Kondansatörlerin uç denklemleri baz alındığında frekansın artması ile kondansatör empedansı düşmektedir. Çeşitli harmonik kaynakların etkisiyle meydana gelen harmonikler, empedansın en düşük olduğu yolu yani kondansatörleri seçmesi sonucunda kondansatörlerin üzerine aşırı akım ve gerilim düşer. Bununla birlikte sistemdeki mevcut harmoniklerden kaynaklanabilecek olan rezonans etkisi sonucunda akım ve gerilim bozulmalarının artışı, kompanzasyon sisteminde sebep olacağı tahribatın yanında, hassas yüklerin de arızalanmasına sebep olurlar. Bu arızaların ve kondansatör üzerindeki harmonik yığılmaların önlenmesi için harmonik filtre reaktörü kullanılması gereklidir.

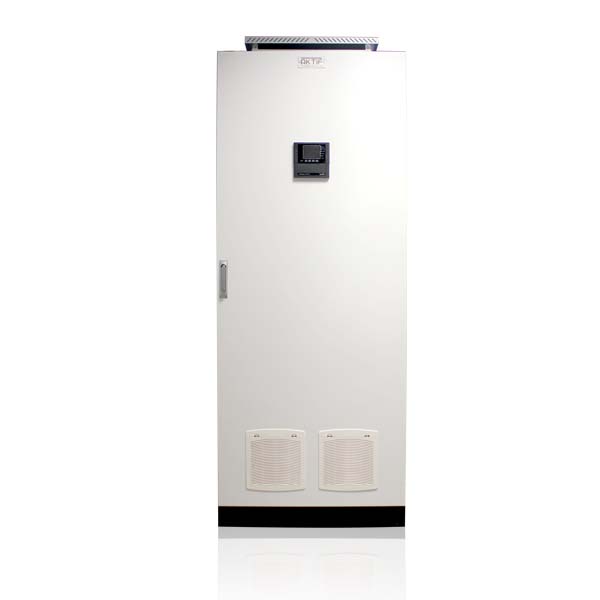

Aktif MS Serisi Kompanzasyon Panoları Asset R7 serisi filtreli modüler kasetler ve ileri teknoloji ürünü dijital reaktif güç kontrol röleleri kullanılarak tasarlanmıştır.
Bu sayede Aktif MS Serisi Kompanzasyon Panoları yüksek verimli çalışmanın yanı sıra benzersiz %18 gerilim ve %50 akım dayanımına ulaşarak 520 V şebeke geriliminde sürekli çalışabilmektedir.
Asset R7 serisi filtreli kompanzasyon kasetlerinin ani deşarj akımlarının kısıtlama olanağı sunması ile şebeke veya işletme içerisinde yaşanabilecek gerilim darbelerine karşı üst düzey dayanım sağlanmakta, yüksek kaliteli teçhizat ile uygulanması sonucunda kullanım ömrü uzatılmakta ve güvenilir bir sistem elde edilmektedir.

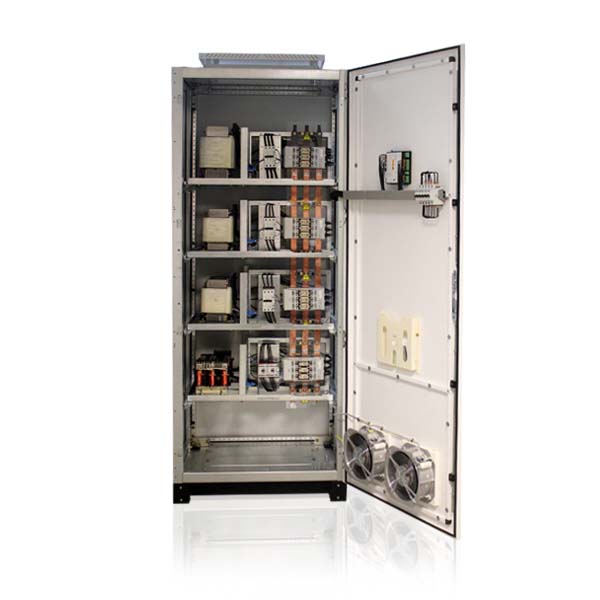

Aktif MS Serisi Kompanzasyon Panoları kapasitör bank uygulamalarında, Asset R7 serisi filtreli kompanzasyon kasetlerinin modüler bir tasarıma sahip oluşu tüm sisteme modüler bir yapı kazandırmaktadır. Bu kullanıcının ileriye dönük kademe ekleme, kademe güçleri üzerinde talebe bağlı değişiklikler yapılması gibi işlemlerinde son derece pratik çalışma imkanı sağlamaktadır.
Aktif MS Serisi Kompanzasyon Panoları, kullanılan ileri teknoloji dijital reaktif güç kontrol rölesinin kumandası ile kondansatör kademelerini devreye alıp çıkarmaktadır. Reaktif güç kontrol rölesi sistemden aldığı akım ve gerilim ölçü verilerine istinaden gerekli reaktif gücü belirleyerek elektromekanik kontaktörlerin anahtarlama işlemini gerçekleştirir. Röle her bir kademede bulunan kondansatör gücünü bilerek, sadece ihtiyaç duyulan kademeleri devreye alır ve çıkartır. Bu şekilde reaktif güç ihtiyacı hızlı bir şekilde karşılanır. Gerekli olan reaktif gücün karşılanmasında minimum seviyede kontaktörün tetiklenmesi ile kontaktör ve kondansatör yıpranması en aza indirilerek ekipmanların ömürleri uzatılmış olur.
Aktif MS Serisi Kompanzasyon Panoları filtreli kapasitör bankların tüm testleri standartlara uygun olarak yapılır. Panolara güç bağlantılarının yapılmasının ardından sistem devreye almaya hazırdır.
Aktif MS Serisi Kompanzasyon Panoları dokunmaya karşı koruma, uzun ömür, harmonik sınırlandırılması ile sistemde paralel rezonans riskini ortadan kaldıran, tesis genelinde şalt sisteminin ve hassas yüklerin, harmonik kaynaklı problemlerden uzak olmasını ve düşük ayarlı harmonik filtrasyonu, elektronik kart arızalarının önlenmesini sağlayacı özellikleri ile ön plana çıkmaktadır.
